HYDQ-06建筑電氣與智能化實踐教學模擬樓層

一.模擬樓層平臺
1.設備概述

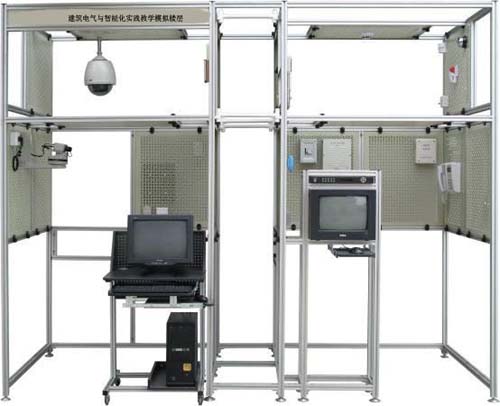

"建筑電氣與智能化實踐教學模擬樓層"是由1臺鋁合金支架和17塊網孔板搭建而成的兩層模擬樓宇建筑，分別模擬一棟樓宇建筑的一層機房、一層樓道、一層樓道大門、二層樓道、二層樓道窗戶、二層住戶、二層住戶大門、二層住戶窗戶、垂直豎井和建筑周邊。房間提供正反面?zhèn)葔�和頂墻的安裝范圍，可在上面安裝各種樓宇智能化器件；同時還提供房間大門和窗戶，可在上面安裝電插鎖、電磁鎖、門磁和窗戶防盜探測器等器件，實現智能建筑各類系統的安裝與運行，如"對講門禁及室內安防系統"和"閉路電視監控及周邊安防系統"等。相比于單層模擬樓層，兩層模擬樓層需要考慮智能建筑的多樓層結構關系，除了能夠培養學生的工程施工能力外，更能夠培養其工程設計能力與工程創新能力，符合高等院校的實踐教學需求。
器件的安裝方式與實際工程一致，使用自攻螺絲與專用膨脹尼龍的配合，學生在模擬墻體的一邊便可單獨完成器件的固定；布線方式可選擇通過線槽布明線（網孔板正面）或通過專用理線環布暗線（網孔板反面）。

2、外形尺寸
鋁合金支架尺寸：3010mm×1305mm×2550mm（長×寬×高）
網孔板尺寸：750mm×600mm×35mm（長×寬×高）
3.主體配置

一. 對講門禁及室內安防子系統

1. 主體配置

2.實訓項目
(1)認識和熟悉各種對講門禁及室內安防系統器件
(2)各種器件對應墻體區域位置的安裝
(3)電插鎖、電磁鎖和門磁等門上器件的安裝
(4)掌握對講門禁及室內安防系統的結構和原理
(5)對講門禁及室內安防系統的接線、布線和調試
(6)對講門禁監控管理軟件的操作與事故演習
(7)基于兩層樓層的對講門禁及室內安防系統的系統結構項目設計
三.閉路電視監控及周邊安防子系統
1.主體配置

1. 實訓項目

(1) 認識和熟悉各種閉路電視監控及周邊安防系統器件

(2) 各種器件對應墻體區域位置的安裝

(3) 掌握閉路電視監控及周邊安防系統的結構和原理

(4) 閉路電視監控及周邊安防系統的接線、布線和調試

(5) 網絡視頻監控管理軟件的操作與事故演習

(6) 基于兩層樓層的閉路電視監控及周邊安防系統的系統結構項目設計

一. 照明 DDC 監控子系統

1. 主體配置

序號	器件名稱	數量	單位	備注
1	24V 直流開關電源	1	個
2	通用 DDC 控制器	1	臺
3	LON 網絡適配器	1	個
4	聲光控開關	1	個
5	光照度開關	1	個
6	緊急按鈕	1	個
7	日光燈	2	個
8	燈座	2	個
9	鹵鎢燈芯	1	個
10	燈罩	1	個
11	DDC 編程軟件	1	套	LonMarker
12	組態編程軟件	1	套	力控
13	緊固件、線材及專用工具	1	批
