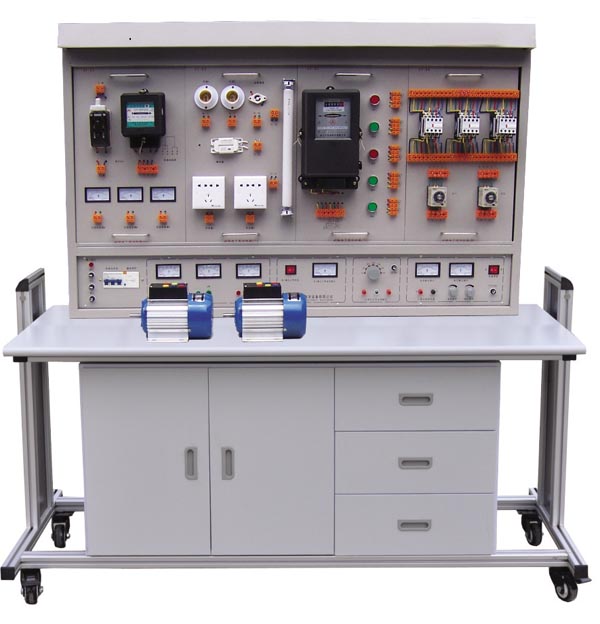

HYWX-161型初級維修電工實訓考核裝置
一、概述
初級維修電工實訓考核裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、觸電急救、安全消防等，符合初級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓實訓考核 、技能鑒定。
二、技術性能
1. 輸入電壓：三相四線制 380V±10% 50Hz
2. 工作環境：環境溫度范圍為 -5 ～＋ 40℃
3. 裝置容量：＜ 1KVA
4. 安全保護：漏電動作電流 ≤30mA 過流保護、熔斷器保護
5. 外形尺寸： 1600mm × 700mm × 1450mm
三、實訓裝置的基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1 、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2 、推上三相漏電開關，三相電源向實訓掛箱等供電，三只 450V 電壓表指示輸出線電壓。
3 、低壓交流電源：輸出 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 低壓交流電源。
4 、提供～ 220V 插座 2 只，為外部設備提供工作電源。
5 、直流穩壓穩流電源：電壓 0-30V 連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流 2A ，具有預設式限流保護功能。
（二） 實訓設備掛箱及器材配備
1 、 HY-61 維修電工掛箱（一）
2 、 HY-62 維修電工掛箱（二）
3 、 HY-63 維修電工掛箱（三）
4 、 HY-64 維修電工掛箱（四）
5 、 HY-65 維修電工掛箱（五）
6 、九孔萬能實訓板 2 塊
7 、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
8 、三相鼠籠異步電動機 180W Y/△ 1 臺
9 、安全配備滅火器 全室 1 臺
（三）實訓桌
鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、實驗項目
（一）電拖部分
|
1. 三相電機直接啟動控制
2. 三相電機點動控制
3. 三相電機自鎖運行控制
4. 帶電流表的點動與連續運行控制 |
5. 帶電能表的兩地控制
6. 單向運行反接制動控制
7. 時間繼電器控制電動機 Y/△ 降壓起動控制
8. 工作臺自動往返行程開關控制 |
（二）室內照明配電
|
1. 插座和一個開關控制一盞燈
2. 日光燈線路的接線
3. 聲控開關控制白熾燈電路的接法 |
4. 單相電度表直接接線電路
5. 配電板的安裝
6. 兩地控制一盞燈的接法 |
（三）電子技術綜合訓練
|
1. 單相橋式整流電路
2. 串聯可調穩壓電源電路 |
3. 延時照明開關控制線路
4. 半導體收音機的組裝與調試 |
（四）安全急救演示
（五）消防技能的認識與掌握（教師演示）
